第10屆電擊王決定戰2008 Scalebane 總結篇 Part-05

近排工作實在太忙…拖左咁耐~總於抽到時間打埋最後一篇了!咁啱依一篇也是第300篇網誌來呢~

最後一篇主力講解連同作品一齊寄去的”組裝說明”書~這本說明書能製作成功,真是非常多謝三位模友- KITPlastman地理堂!冇佢地這一本說明書都不能面世呢!

首先要多謝原祖香港電擊王KITP的過電(經驗交流啦~)!事源在笑笑團活動結束後,在當晚飯局上KITP分享以住的參加電擊決賽心得,還帶來了當時為比賽製作的小冊子~當傳到本YA手上時,發覺真是很好的慨念來啊!因為一來自己做平面設計,平時接外快都接多了!那更不要浪費自己在行的技能吧~ 二來作品分成好多件寄去的話,也要一些詳細圖片說明一下呢!

第二要多謝lastman整晚為本YA的作品攝影!有了那麼專業的圖片,才能令小冊子更完美啊!

最後要多地理堂越洋為說明書翻譯,真是多得他抽空以半天時間完成,不然組裝說明書也趕不及拿去印製完成呢!實在萬分感激T.T

另外在作作品製作上KITP地理堂也給了很多非常有用的意見呢!

↑本身製作了三本~一本是有金色水貼的珍藏版(但貼水貼時出了意外…後述)、一本是啞面高級版(已跟作品傳去日本了)、最後一本是好多模友聚會時都見過的光面版了!為了加強氣勢頭兩本還在眼的位置貼了”有Heard人“的彩光貼呢!

↑組裝說明書採用了手工上較易製作的”風琴摺”方式表達~

↑珍藏版用了魔鬼先生訂製的金色水貼,出來效果好高貴呢!可惜貼水貼時太濕…令卡紙漲起來了!因為第二天就要寄去日本了,沒辦法下唯有選用本想放在Workshop啞面版…

組裝說明書詳解(可按圖放大)————————————————————-



↑這是組裝說明書的封面,為了令人覺得沉實高級一點,所以將整體較暗~
在此回覆JoannaKing問為可作品不油這種暗紅色?
因為平面圖同立體製作出來的效果會差好遠啊~如果實體選用這暗色調的話,出來就會變得太暗而不起眼,沒有鮮紅那麼有氣勢了~
其實本YA以往都有作品(HG Turn-X)是用這暗紅色調上色的,以後再補上~



↑第一頁主要內容是角色背景:

Designing the Scalebane

The idea of Scalebane comes from of a popular online game Warcraft: The Roleplaying Game. In the story, the Scalebanes are spellcasters, commanders and the most powerful warriors among the dragonspawn race.

Basic weaponry of this mobile suit includes a steel sword, a bow and an arrow, as were seen in the game. In this way the Scalebane retains some medieval influences.  However the most powerful weapon is a pair of state-of-the-art Draconian Deflectors on the thighs. They are counter-beam weaponry capable of manipulating incoming beam shots within 270 metres for seven minutes. They can specifically deflect the shots back to the enemies as a surprise counterattack.

Because of huge power consumption by the Draconian Deflectors, a bulky reactor is needed; this exceeds the payload of ordinary bipedal mobile suits. As a result, the mobile suit is designed as a quadruped like a centaur so that the reactor can be installed inside the belly.

機體概念設定:

作品概念是來自一款外國好受歡迎的OnlineGame Warcraft Boss級種族”龍人”!而眾多龍人中懂魔法及最強大的,就會專稱Scalebane了!

基本武器方面側沿用較接近遊戲內的設定弓箭及大劍等外型,加強作品的史詩故事色彩!另外也設計了威力更強的武器,這就是一對掛在後腿上的粒子控制裝置(另稱:光之魔導師系統)。此裝置可以在7份鐘內絕對操控半徑270m內所有已射出的光學武器軌道,令其全數折返敵方方向,殺對手操守不及!

因為這武器過於強大,必要另外裝配特製的巨型鍋爐產生能源,而這也是非一般雙腳MS所能承擔的!所以最後Scalebane特意設計為人馬型態將巨型鍋爐收藏在下腹中了。



↑第二頁是拉弓型態及製作概念說明:

Building the Scalebane

Since Scalebane is a strong and powerful dragonspawn, the MG Sazabi and Dom models formed the core structure. HGUC Sazabi and other smaller kit parts were also used to build some detailed parts.

In my opinion, a Scalebane’s head looks too devilish in the game. Thus I changed the head design to mimic a horse’s head. Nevertheless the mono-eye system was employed in order to illustrate the fact that this mobile suit related to Sazabi.

Had the Scalebane carried an ordinary shield, it would have difficulty in utilising bow and arrow as seen in many drawings of centaurs. After much frustration, the idea of using the bow as a shield came to me. Unfortunately the finished piece was a little bit too heavy…

I hand-painted the model using some oil painting technique, this left the painted surface with some uniquely weathered traces. Hopefully this technique could bring the model some epic feeling.

製作簡介:

為了表達其氣勢!特別選了身型龐大的MG沙薩比及MG大魔作主體,再加入HG沙薩比作細部調節而成!

因為遊戲內龍人的頭部設計殺氣太重及太醜陋,所以改為接近人馬的型態。也為了保留沙薩比系列特殊機體的感覺,下方還保留單眼機的面孔呢!

武器方面,如果要配大盾的話,就會犠牲了傳統人馬最出名的拉弓射箭姿勢,這樣會好可惜吧!這時突然忽發奇想將盾變成弓的話問題就不是解決了嗎!但尾中不足是完成後發覺那弓太重了…

整體塗裝選用了油畫方式的手掃上色法,令表面有油畫獨有起伏及舊化筆觸,希望更能帶出史詩式機體的味道呢!



↑因為要肢解後才入箱,所以最後一頁是每一Part的分件情況及細節圖片~

圖片專述————————————————————————-

↑本身分件分得好散,所以好感謝電擊Hobby內的工作人員咁幫手組裝呢!

↑近攝更能清楚看到表面的凹凸筆觸呢!

↑金色水貼加強了傳奇效果吧!

↑這是有別於其他機體駕駛倉的位置!

↑馬口的開合效果,這好像有少少畫蛇添足吧>.<!

↑這圖展示出前馬足的可屈曲程度~

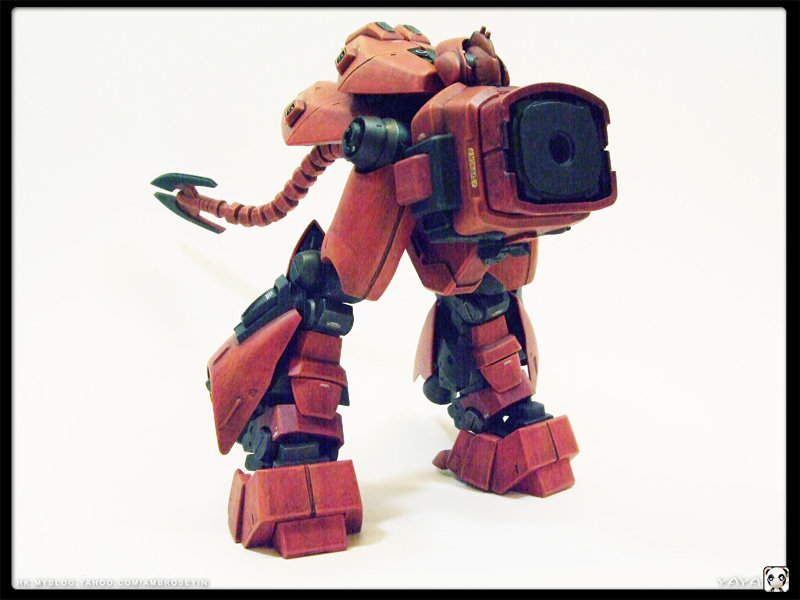

↑後馬足正常狀態!

↑Set動作時的前方狀態~

↑Set動作時的後方狀態~

↑馬胸內的能源鍋爐結構,平時角度好難看到呢!

P2175841

↑這是lastman攝影上的神來一筆!Scalebane胸像!好有國際象棋Feel呢!

P.S. 終於Post完了,看到好多Blog友留言鼓勵實在好感動啊~其實本YA只是一個熱愛玩模型的人,不是什麼專業高手來!參賽原因都只是想識多一些對模型充滿熱誠的模友,大家食下飯及交流下心得就己經好滿足了!也因此技術才能得以飛躍性進步,能得獎實在始料不及啊!希望日後大家也能共勉之吧~

另外要多謝crabchiu蟹sir半年WS租金獎金啦~

為左多謝各Blog友模友涯左咁多篇,為此用Scalebane製作了三款不同比例的Wallpaper~請大家笑納^^

ScalebaneWall1920x1080→LINK
ScalebaneWall1280x1024→LINK
ScalebaneWall1024x768  →LINK

第10屆電擊王決定戰2008 Scalebane 遠攻型態篇 Part-04
第10屆電擊王決定戰2008 Scalebane 近戰姿勢篇 Part-03
第10屆電擊王決定戰2008 Scalebane 細部製作篇 Part-02
第10屆電擊王決定戰2008 Scalebane 初始製作篇 Part-01
第10屆電擊王決定戰2008~課題作刊出了!
